psyo
級別: 略有小成
精華主題: 0
發帖數量: 85 個
工控威望: 229 點
下載積分: 771 分
在線時間: 32(小時)
注冊時間: 2009-05-08
最后登錄: 2017-12-27
查看psyo的 主題 / 回貼
樓主  發表于: 2010-04-10 13:24
描述：12
圖片：

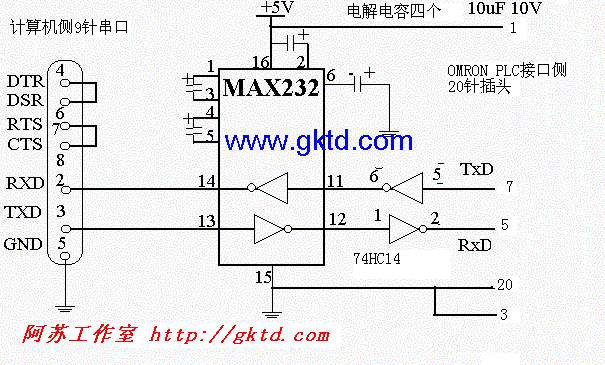

   歐姆龍手編接口轉232的線，經制作測試能用，但是偶爾會連不上，我現在正在用，其實歐姆龍PLC手編接口的信號是TTL電平的，跟單片機類似，這點很多初學者不是很清楚
云成
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看云成的 主題 / 回貼
1樓  發表于: 2010-05-11 12:30
學習一下
lsjt08
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看lsjt08的 主題 / 回貼
2樓  發表于: 2010-11-28 13:10
學習學習！
bigcg
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看bigcg的 主題 / 回貼
3樓  發表于: 2010-12-01 14:02
這張圖不知道有沒有問題：MAX232應該三根線與電腦的九針串口相連接的，這是一個常識：232串口應該是一根公用線，一根發射線，一根接收線，一共至少有三根線（其它的信號、電平檢測不算）。或許有別的接法。
天使的夢
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看天使的夢的 主題 / 回貼
4樓  發表于: 2010-12-01 16:06
這張圖沒有問題吧？MAX232應該三根線與電腦的九針串口相連接的，232串口應該是一根公用線，一根發射線，一根接收線，一共至少有三根線（其它的信號、電平檢測不算）�；蛟S有別的接法。
gaoliqiang70
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看gaoliqiang70的 主題 / 回貼
5樓  發表于: 2010-12-26 21:24
謝謝，我制作了一更
