樓主  發表于: 2009-07-20 20:06
   我現在一個扭力傳感器,可以測量0~200N.M,哪位高手指點一下什么寫那程序把那數據讀取出來用趨勢圖顯示在在觸摸屏上面
guochunyi
直讀解西門屏HMI口令 。。。
級別: 論壇版主

精華主題: 5 篇
發帖數量: 8304 個
工控威望: 10438 點
下載積分: 21239 分
在線時間: 3110(小時)
注冊時間: 2007-03-01
最后登錄: 2025-07-07
查看guochunyi的 主題 / 回貼
1樓  發表于: 2009-07-21 08:47
首先你的扭力傳感器能和A/D模塊通訊，也就是輸出4---20毫安或者0--10V，或1--5V等。。。能被模擬量輸入模塊接受的信號，還要你的觸摸屏支持趨勢圖的顯示。
在程序里面用SCL標定，設置量程等。這類例子在對應的手冊上有。
可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
wym1985125
級別: 探索解密
精華主題: 0
發帖數量: 18 個
工控威望: 169 點
下載積分: 614 分
在線時間: 39(小時)
注冊時間: 2009-05-23
最后登錄: 2020-08-04
查看wym1985125的 主題 / 回貼
2樓  發表于: 2009-07-21 09:29
我也看過啊 ，但SCL轉換它是什么轉換的，它之前的四個MOV我 有點搞不 懂
guochunyi
直讀解西門屏HMI口令 。。。
級別: 論壇版主

精華主題: 5 篇
發帖數量: 8304 個
工控威望: 10438 點
下載積分: 21239 分
在線時間: 3110(小時)
注冊時間: 2007-03-01
最后登錄: 2025-07-07
查看guochunyi的 主題 / 回貼
3樓  發表于: 2009-07-21 13:58

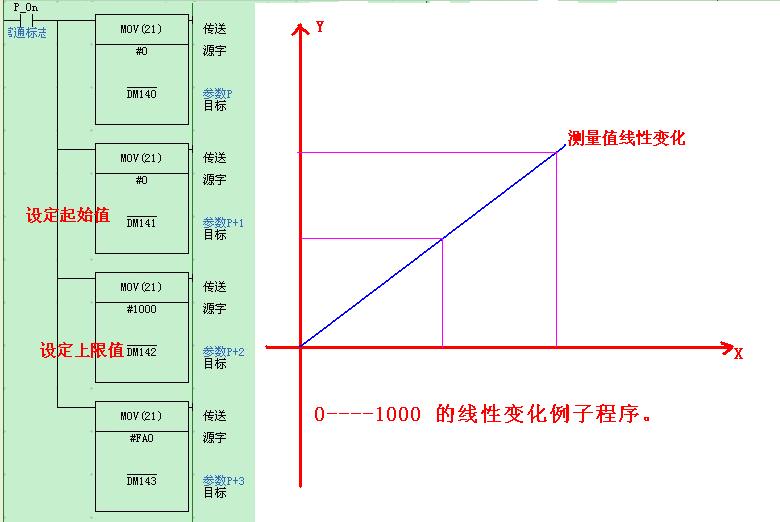

是設定的量程，也就是上限和下限�？聪旅娴睦�
可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
wym1985125
級別: 探索解密
精華主題: 0
發帖數量: 18 個
工控威望: 169 點
下載積分: 614 分
在線時間: 39(小時)
注冊時間: 2009-05-23
最后登錄: 2020-08-04
查看wym1985125的 主題 / 回貼
4樓  發表于: 2009-07-21 20:56
還是有點不懂
前面第一第二個都是傳0
都分別是什么
guochunyi
直讀解西門屏HMI口令 。。。
級別: 論壇版主

精華主題: 5 篇
發帖數量: 8304 個
工控威望: 10438 點
下載積分: 21239 分
在線時間: 3110(小時)
注冊時間: 2007-03-01
最后登錄: 2025-07-07
查看guochunyi的 主題 / 回貼
5樓  發表于: 2009-07-22 07:15
傳感器的測量值起始值和模塊變換的起始值啊。后面的是對應的量程的上限值。
