chlider
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看chlider的 主題 / 回貼
樓主  發表于: 2011-06-01 21:14
圖片：
圖片：
圖片：
圖片：
請問有玩過barcode的高手大大

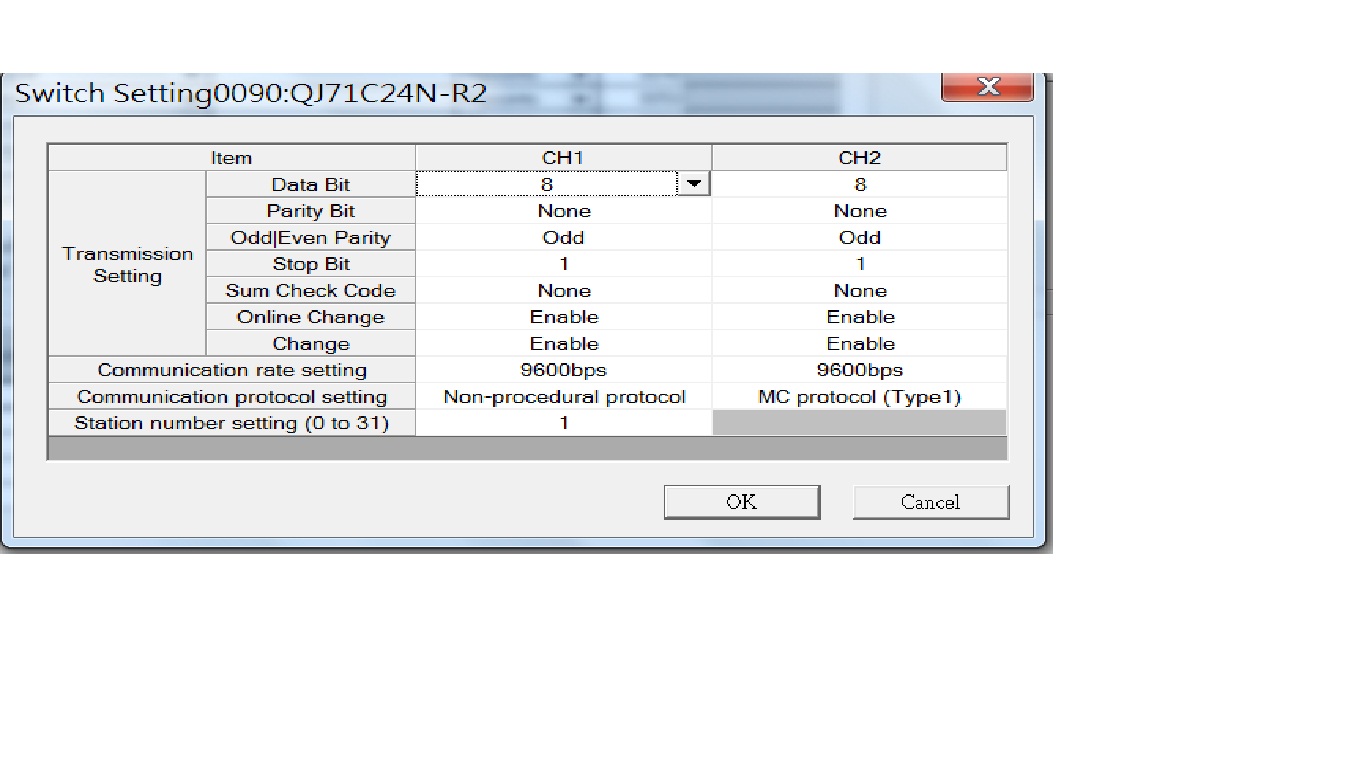

小弟將barcode設定為9600 8 odd 1

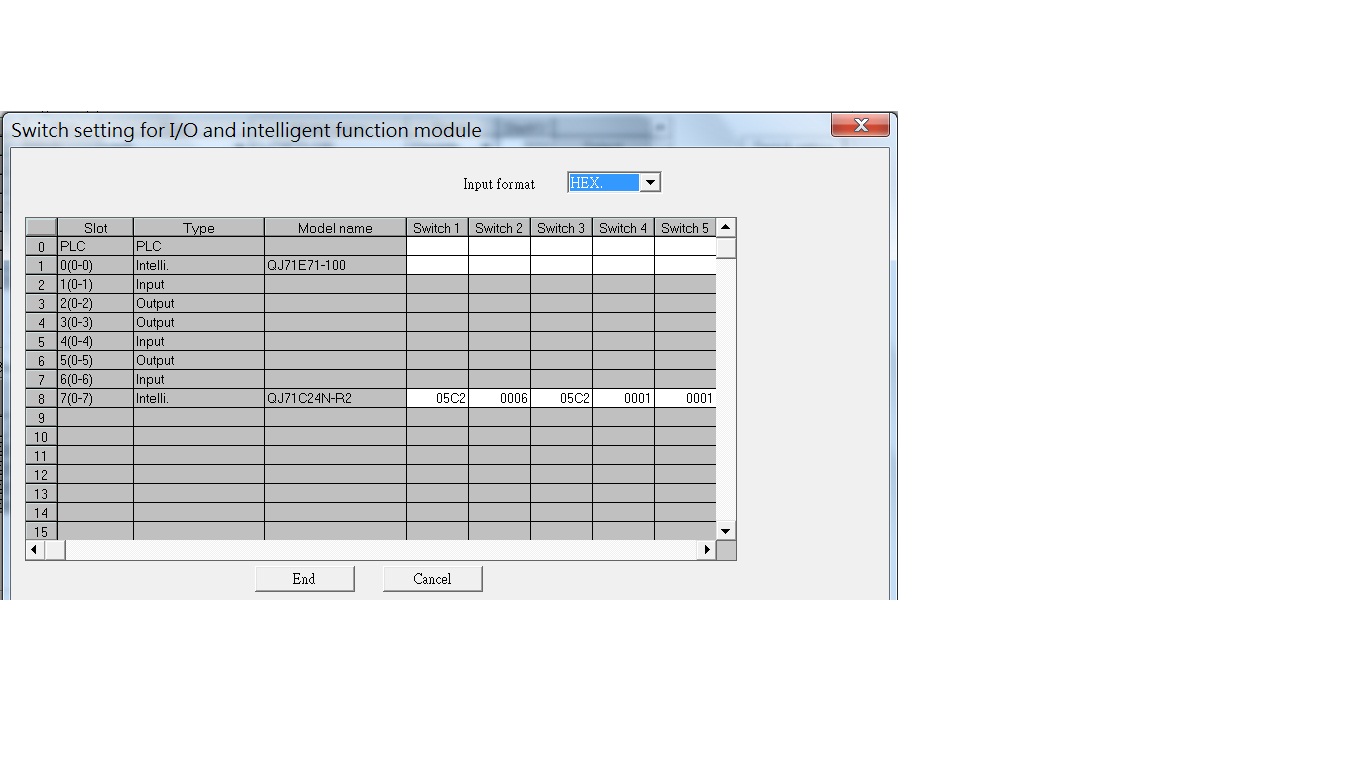

而通訊模組(QJ71C24N-R2)也設定一樣(只用到CH1),站號為7 SW1(05C2) SW2(0006) SW5(0007)
通訊線接腳為 RXD---TXD
TXD----RXD
GND---GND
2邊RTS與CTS自己短路

但是每次掃條碼,通訊模組都會異常
不知道我哪裡設定有問題?????
請高手大大們指導
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5291 個
工控威望: 7517 點
下載積分: 161187 分
在線時間: 3237(小時)
注冊時間: 2007-11-21
最后登錄: 2025-06-26
查看sjm213的 主題 / 回貼
1樓  發表于: 2011-06-01 23:45
沒玩過，提點意見：
既然barcode使用奇校驗，那么QJ71C24N-R2的SW1中b2應為1，所以(05C2) 修改為(05C6)試試！
daizhi
一師一地一時一法
級別: VIP會員

精華主題: 0
發帖數量: 1470 個
工控威望: 1376 點
下載積分: 3901 分
在線時間: 2976(小時)
注冊時間: 2007-05-31
最后登錄: 2023-11-27
查看daizhi的 主題 / 回貼
2樓  發表于: 2011-06-02 15:49
C24這邊DSR、DTR與SG連起來！
報警代碼發來看看！
chlider
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看chlider的 主題 / 回貼
3樓  發表于: 2011-06-02 16:46
謝謝各位
我己經找到問題
原來是barcode設定中
STX/ETX control要設定Enable
Record suffix要設定CRLF
